浙江省臺州市星星制冷設備工廠現場有一條10kV電源進線，10kV側沒有加裝高壓電容柜7臺變壓器，總?cè)萘?610kVA，每臺變壓器都配置有低壓電容柜。

            工廠2年前上線5MW光伏發電項目，自從光伏發電項目并網以后，每到發電高峰期，工廠的電費每個月總會有2萬多的罰款，客戶相當苦惱！

數據測量及分析：

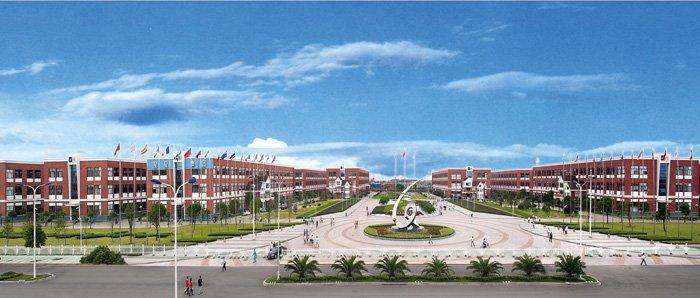

         眾升科技派專業的技術人員，赴現場進行數據測量發現：
         工廠設備24小時開啟，光伏正常發電時，系統的功率因數較低，在0.3-0.8之間變化。
         光伏發電系統切除時，系統的功率因數可以達到0.9。
         在所發電量大于負載用電量時將往電網倒灌有功電量；在所發電量小于負載用電量時還需從電網側下網少量有功電量。
         現場7臺變壓器正常運行時均有無功損耗。
         現場光伏發電是根據天氣情況實時變化的，故工廠從市電需要的有功也是變化的。

         當現場光伏發電量大于工程用電負荷時，光伏發電發出的有功會向市電系統反送，此時系統功率因數也是非常低。
無功補償解決方案：

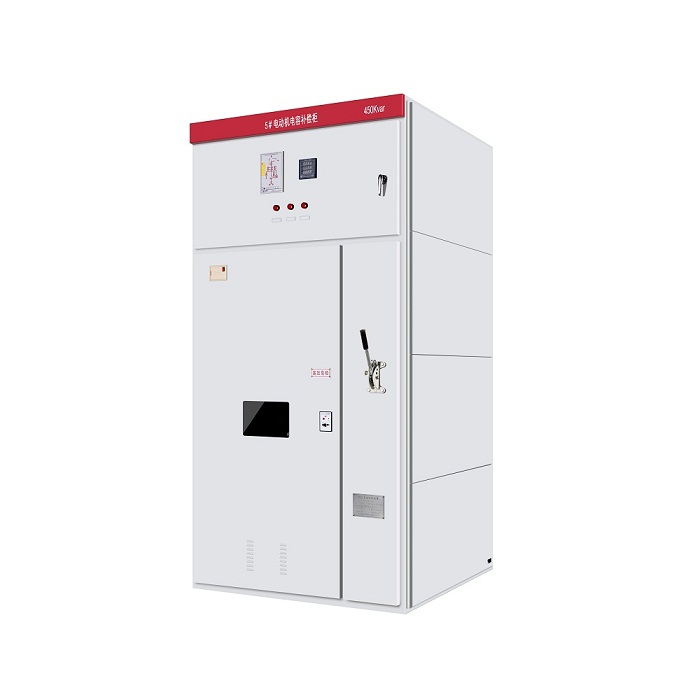

         經眾升科技技術現場所測得數據分析，需在光伏電站側增設光伏專用10kV無功補償裝置，補償容量4000kvar，分組自動投切，以保證10kV電網進線柜側功率因數達到0.95，月平均值達到0.95。
          現場需要配置10kV電容柜出線柜，需要采樣總進線的電流，故現場需要加裝總進線柜和PT柜。
